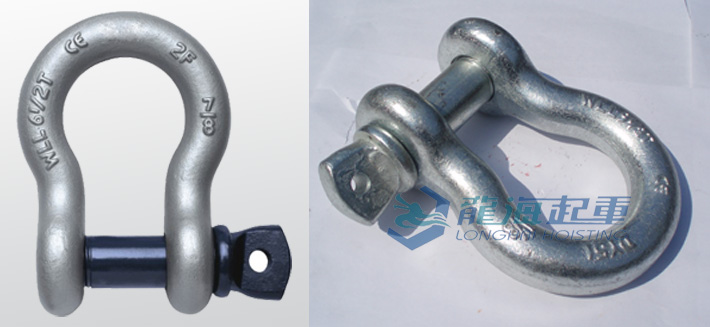

【產品名稱】高強度弓形卸扣G209
【產品品牌】龍升牌
【產品規格】0.33噸~55噸
【產品保質】保質期3個月
【是否定制】大噸位可定制
【典型應用】弓形卸扣廣泛應用于電力、冶金、石油、機械、鐵路、化工、港口、礦山、建筑等各行各業


產品特點:
● G209弓形卸扣 BW型,合金鋼高溫淬火鍛造而成,強度高;
● 高強度弓形卸扣G209,體積小,自重輕,載重強,載荷0.33噸~55噸;
● G209弓形卸扣均6倍破斷拉力,安全系數高,經久耐用;
● 根據吊裝要求,高強度弓形卸扣G209可以單獨使用,也可與其它索具配套使用;

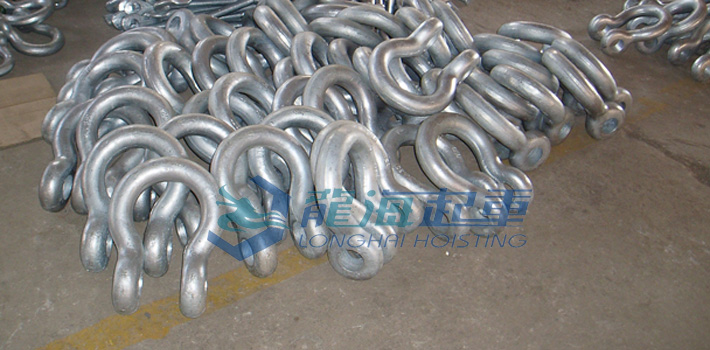

 【G209弓形卸扣半成品圖片】

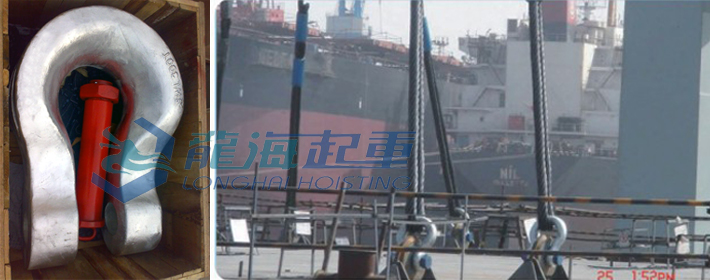

 【高強度弓形卸扣G209使用案例圖片】



                                高強度弓形卸扣G209技術參數:



| 型號 |
額定載荷T |
W mm |
D mm |
d mm |
e mm |
S mm |
L mm |
自重kg |
| S-BW0.5 |
0.5 |
12 |
8 |
6.5 |
15.5 |
29 |
36 |
0.04 |
| S-BW0.75 |
0.75 |
13.5 |
10 |
8 |
20 |
31 |
44.5 |
0.08 |
| S-BW1 |
1 |
17 |
11 |
10 |
24 |
37 |
55 |
0.13 |
| S-BW1.5 |
1.5 |
19 |
13 |
11 |
27 |
43 |
62 |
0.21 |
| S-BW2 |
2 |
21 |
16 |
13 |
30 |
48 |
73 |
0.3 |
| S-BW3.25 |
3.25 |
27 |
19 |
16 |
38 |
61 |
88 |
0.64 |
| S-BW4.75 |
4.75 |
32 |
23 |
19 |
46 |
71.5 |
105 |
1.09 |
| S-BW6.5 |
6.5 |
37 |
25 |
22.5 |
53 |
84 |
119 |
1.7 |
| S-BW8.5 |
8.5 |
43 |
29 |
25.5 |
60.5 |
95 |
134 |
2.5 |
| S-BW9.5 |
9.5 |
46 |
32 |
30 |
68.5 |
108 |
148 |
3.79 |
| S-BW12 |
12 |
52 |
35 |
32 |
76 |
119 |
161 |
4.89 |
| S-BW13.5 |
13.5 |
57 |
38 |
35 |
94 |
133 |
176 |
7.04 |
| S-BW17 |
17 |
60.5 |
42 |
38 |
92 |
146 |
189.5 |
8.35 |
| S-BW25 |
25 |
73 |
51 |
44.5 |
106.5 |
178 |
232 |
13.72 |
| S-BW35 |
35 |
83 |
57 |
51 |
122 |
197 |
264 |
20.33 |
| S-BW55 |
55 |
5 |
70 |
66.5 |
144.5 |
267 |
332 |
40.92 |
